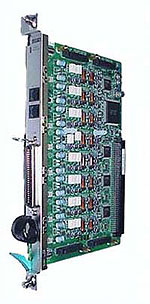

KX-TDA0181 16-и портовая плата аналоговых внешних линий
| Цена: 7900
руб.
|
16-портовая плата аналоговых внешних линий. Плата KX-TDA0181 предназначена для работы в составе цифровых АТС KX-TDA100, KX-TDA200. Плата KX-TDA0181 обеспечивает подключение 16-и аналоговых внешних линий. На плате может быть установлено две платы Caller ID KXTDA0193.
Максимальное количество плат KX-TDA0181 в АТС:
KX-TDA100 - 6
KX-TDA200 - 8
Индикация состояния платы KX-TDA0181:
- Не горит: питание выключено
- Горит зеленым: нормальный рабочий режим (все порты свободны)
- Мигает зеленым (60 раз в минуту): нормальный рабочий режим (используется порт)
- Горит красным: неисправность (или перезапуск)
- Мигает красным (60 раз в минуту): нерабочее состояние
Плата KX-TDA0181 подключается к АТС с помощью 25-и парного кабеля типа "амфенол".
Схема подключения KX-TDA0181 приведена в таблице:
Пара
|
Контакт
|
Цвет провода
|
Назначение
|
1
|
26
|
БЕЛ./СИН.
|
CO1
|
1
|
СИН./БЕЛ.
|
2
|
27
|
БЕЛ./ОРЖ.
|
CO2
|
2
|
ОРЖ./БЕЛ.
|
3
|
28
|
БЕЛ./ЗЕЛ.
|
CO3
|
3
|
ЗЕЛ./БЕЛ.
|
4
|
29
|
БЕЛ./КОР.
|
CO4
|
4
|
КОР./БЕЛ.
|
5
|
30
|
БЕЛ./СЕР.
|
CO5
|
5
|
СЕР./БЕЛ.
|
6
|
31
|
КР./СИН.
|
CO6
|
6
|
СИН./КР.
|
7
|
32
|
КР./ОРЖ.
|
CO7
|
7
|
ОРЖ./КР.
|
8
|
33
|
КР./ЗЕЛ.
|
CO8
|
8
|
ЗЕЛ./КР.
|
9
|
34
|
КР./КОР.
|
CO9
|
9
|
КОР./КР.
|
10
|
35
|
КР./СЕР.
|
CO10
|
10
|
СЕР./КР.
|
11
|
36
|
ЧЕР./СИН.
|
CO11
|
11
|
СИН./ЧЕР.
|
12
|
37
|
ЧЕР./ОРЖ.
|
CO12
|
12
|
ОРЖ./ЧЕР.
|
13
|
38
|
ЧЕР./ЗЕЛ.
|
CO13
|
13
|
ЗЕЛ./ЧЕР.
|
14
|
39
|
ЧЕР./КОР.
|
CO14
|
14
|
КОР./ЧЕР.
|
15
|
40
|
ЧЕР./СЕР.
|
CO15
|
15
|
СЕР./ЧЕР.
|
16
|
41
|
ЖЕЛ./СИН.
|
CO16
|
16
|
СИН./ЖЕЛ.
|
17
|
42
|
ЖЕЛ./ОРЖ.
|
|
17
|
ОРЖ./ЖЕЛ.
|
|
18
|
43
|
ЖЕЛ./ЗЕЛ.
|
|
18
|
ЗЕЛ./ЖЕЛ.
|
|
19
|
44
|
ЖЕЛ./КОР.
|
|
19
|
КОР./ЖЕЛ.
|
|
20
|
45
|
ЖЕЛ./СЕР.
|
|
20
|
СЕР./ЖЕЛ.
|
|
21
|
46
|
ФИЛ./СИН.
|
|
21
|
СИН../ФИЛ.
|
|
22
|
47
|
ФИЛ./ОРЖ.
|
|
22
|
ОРЖ./ФИЛ.
|
|
23
|
48
|
ФИЛ./ЗЕЛ.
|
|
23
|
ЗЕЛ./ФИЛ.
|
|
24
|
49
|
ФИЛ./КОР.
|
|
24
|
КОР./ФИЛ.
|
|
25
|
50
|
ФИЛ./СЕР.
|
|
25
|
СЕР./ФИЛ.
|
|
|
